Comment Dimensionner un Poste de Relevage pour Eaux Chargées au Maroc ?

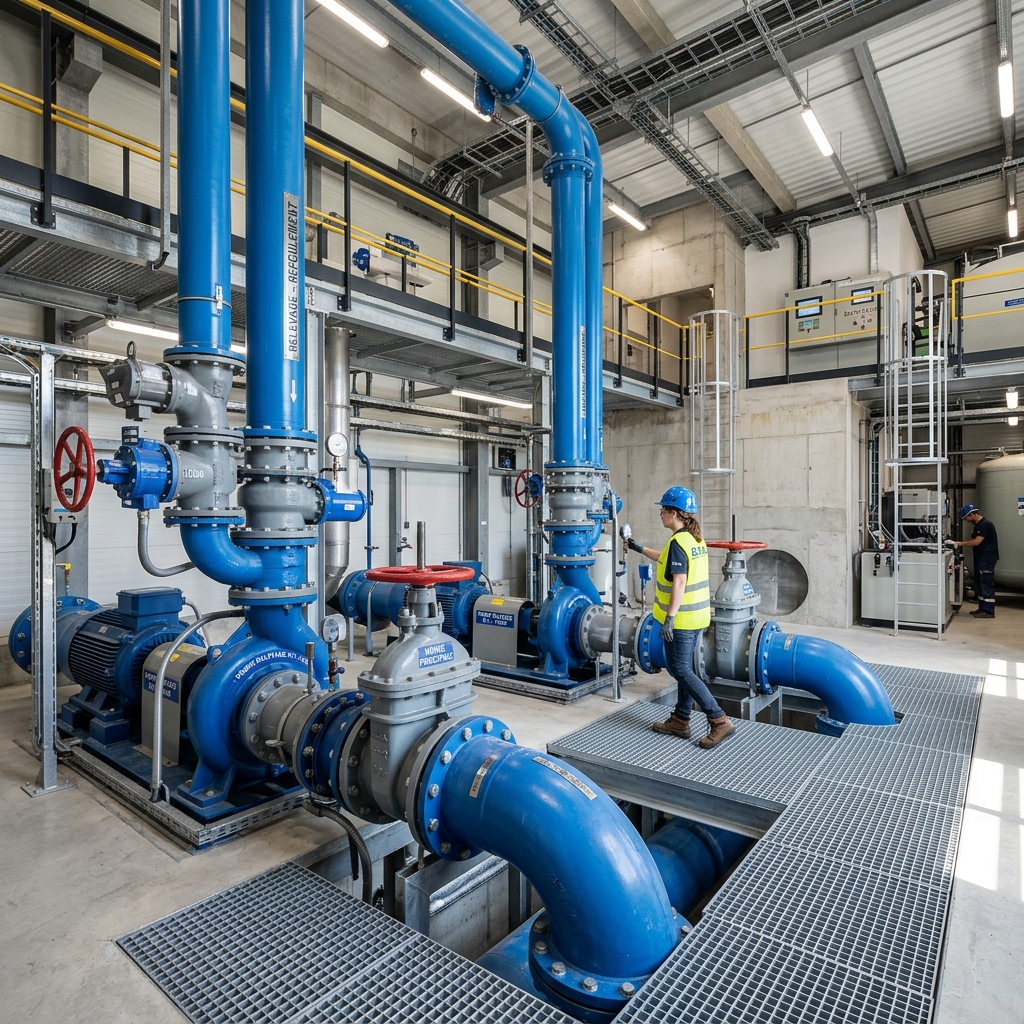

Dans la construction d'un bâtiment ou d'un lotissement, la gestion gravitaire des eaux usées n'est pas toujours possible. Lorsque les évacuations d'un sous-sol, d'un parking ou d'une villa située en contrebas de la rue sont à un niveau inférieur à celui de l'égout public, l'installation d'une station de relevage préfabriquée devient l'unique solution pour faire remonter mécaniquement les effluents.

Qu'est-ce qu'un poste de relevage ?

Un poste de relevage (ou station de pompage) est une cuve étanche, généralement en PEHD (polyéthylène haute densité) ou en polyester renforcé, contenant une ou plusieurs pompes submersibles. Son rôle est de collecter les eaux usées ou chargées, de les stocker temporairement, puis de les propulser sous pression vers un point de rejet plus élevé (collecteur principal, station d'épuration, fosse septique).

1. Les 3 Règles d'Or du Dimensionnement Hydraulique

Le choix d'un poste de relevage ne se fait pas au hasard. Un mauvais calcul peut entraîner des refoulements désastreux (inondation des sous-sols) ou griller les moteurs des pompes prématurément. Le dimensionnement repose sur 3 piliers d'ingénierie :

• Le Débit de Pointe ($Q_p$) : Il ne s'agit pas de la consommation moyenne, mais du débit maximum instantané qui peut arriver dans la cuve. Il se calcule en fonction du nombre d'appareils sanitaires (WC, douches, éviers) raccordés, pondéré par un "coefficient de simultanéité". La pompe doit avoir une capacité de pompage au moins égale à ce débit de pointe pour que la cuve ne déborde jamais.
• La Hauteur Manométrique Totale ($HMT$) : C'est la pression que la pompe doit vaincre. Elle s'exprime en mètres de colonne d'eau (mCE). La formule est : HMT = Dénivelé Géométrique (hauteur réelle entre la pompe et le point de rejet) + Pertes de charge (frottements de l'eau dans les tuyaux, coudes, clapets anti-retour, vannes). Un sous-dimensionnement de la HMT empêchera l'eau de remonter.
• Le Volume Utile de la Cuve : C'est le volume d'eau compris entre le capteur de démarrage de la pompe et le capteur d'arrêt. Ce volume est crucial : s'il est trop petit, la pompe démarrera toutes les deux minutes. Or, un moteur électrique ne doit pas subir plus de 10 à 15 démarrages par heure, sous peine de surchauffer et de griller (clocage des condensateurs).

2. Pompes Vortex vs Pompes Dilacératrices : Que choisir ?

Toutes les eaux ne se valent pas. Les eaux contenant des matières fécales, des tampons, des lingettes épaisses ou des graisses nécessitent des pompes spécifiques pour éviter le blocage des turbines (colmatage).

• Pompes à roue Vortex : C'est la technologie la plus robuste pour les eaux vannes (issues des WC). La roue est en retrait dans la volute, ce qui crée un tourbillon (vortex) aspirant les matières sans qu'elles ne touchent les pales. Elle nécessite un passage libre intégral important (généralement ≥ 50 à 65 mm) pour laisser passer les matières solides sans les broyer.
• Pompes dilacératrices (Grinder) : Équipées d'un couteau rotatif ultra-tranchant en acier inoxydable trempé à l'entrée de la pompe. Ces pompes "hachent" les matières solides (fibres, textiles) en fines particules. Elles sont obligatoires lorsque la canalisation de refoulement a un diamètre très faible (ex: tuyau PE pression de 40 ou 50 mm) ou lorsque la hauteur de relevage est très élevée (la HMT peut atteindre 20 à 30 mètres pour ces modèles haute pression).

3. Les Équipements de Sécurité Indispensables

Une installation professionnelle, conforme aux normes européennes (EN 12050-1 pour les eaux contenant des matières fécales) et aux exigences du marché marocain, comprend impérativement :

• La redondance (Poste Double) : Pour tout établissement collectif (hôtel, immeuble, clinique), il est obligatoire d'avoir deux pompes (1 active + 1 en secours). Le coffret de commande gère une "permutation automatique" à chaque cycle pour user les pompes de manière équivalente. Si une pompe tombe en panne, l'autre prend automatiquement le relais.
• Le Clapet Anti-retour : Spécifique aux eaux usées (à boule en fonte ou PVC), il empêche toute l'eau contenue dans le tuyau de refoulement de redescendre dans la cuve lorsque la pompe s'arrête.
• Armoire électrique et Alarme : Un coffret étanche IP65 équipé de disjoncteurs magnéto-thermiques (pour protéger contre les surintensités si une pompe se bloque) et d'une alarme de trop-plein (sirène et gyrophare) déclenchée par un flotteur de très haut niveau indépendant.
• Barres de guidage et pied d'assise : Sur les gros postes, les pompes sont glissées sur des rails. En cas de panne, le technicien remonte la pompe à l'aide d'une chaîne depuis la surface sans avoir à vider la cuve ou descendre dans un environnement toxique (gaz H2S).
